Мотор стеклоочистителя как подключить

Подключение стеклоочистителя 3 часть.

Никак не оставляет в покое меня этот магазинный жгут. Еслиб я знал на какие приключения подписываюсь покупая его.
Но прогресс есть, перебрав 5 схем подключения, выявлены и подключены рабочие контакты.

Задача: соединить мотор-редуктор стеклоочистителя по схеме или схемам.
Использованные схемы:

Еще раз напомню схему жгута:

И еще раз приложу фото дурацкой фишки с жгута:

Что было сделано и придумано:
1) Обе схемы соединения мотор-редуктора и подрулевых с релюшкой абсолютно рабочие.
Или проще говоря идентичные.
2) В целях экономии времени был обжат жгут проводов от мотор-редуктора на имеющиеся 4 провода фишки с подрулевых и в соответствии со схемой добавлено 2 недостающих провода — массы и прямой на 31b релюшки.
3) Но не все так просто. Провода идущие на релюшку на клеммах 15 и 31b оказывается идут с одного контакта 53а подрулевого, и питание на релюшку и соответственно мотор-редуктор не подается в принципе.
Я хорошим словом помянул этого инженера-электрика сделавшего жгут.
4) С клем релюшки был отсоеденен 31b идущий с подрулевого и на него прокинут напрямую провод с мотор-редуктора в соответствии со схемой. На подрулевом с 53ah прокинут провод на 53а.
Вот после этих манипуляций все и заработало!

Итог.
Жгут подрулевых из магазина — не качественный. Провода тонкие, жгут идущий на стеклоочиститель, не рабочий (по отношению к мотор-редукторам новых выпусков). Имеются провода замыкающие неверные контакты, имеются пустые провода («сопли»)! Одна клемма, даже не обозначена на схеме.
Пришлось прозванивать каждый провод и заново изучать схемы.

Моторчик подключен и работает в 3х режимах (быстро, медленно и прерывисто).
Из вновь выявленных проблем, трапеция левого водительского дворника упирается в рычаг засбонки печки. Крепление мотор-редуктора выгибается и не дает правильно работать трапеции.

Но главное электрику я победил, и осталась одна механника.

За подсказки как сделать чтобы трапеция водительского дворника не упиралась в рычаг заслонки буду благодарен!

Источник

Подключение мотора дворников

Существует такая проблема в буханках… С которой я тоже столкнулся…
Есть коса проводов которая соединяет переключатель и мотор… Коса есть) а в магазинах ее нет) И если кто-то до вас что-то наколхозил… или у вас был мотор старого образца а вы решили заменить на мотор нового образца… получаем дикий геморойчик)

Какой-то готовой инструкции я найти не смог… потому пришлось все самому)
Откопал схему в блокноте… Делюсь с вами… подписал все по цветам… может случится так что цвета у вас будут отличаться… тогда можно ориентироваться на нумерацию в разъеме.

После белого провода который идет к +12 стоит биметалический предохранитель.
На высокой скорости дворники долго работать не могут… Срабатывает предохранитель… Потому вторая скорость только чтобы быстро смахнуть что-то со стекла… В дождь только на низкой скорости…
Если попытаться подключить +12 в обход биметалического предохранителя, к зеленому проводу… будет перегорать предохранитель в блоке предохранителей над левой коленкой… только там он сам не востановится… придеться проволочку перематывать)

Ниже для пытливых умов я привел схемы из которых я компилировал свою)

Всем удачи и сильнее обжимайте клеммы и лучше зачищайте контакты массы!

ПыСы: в итоге я нашел этот злосчастный кусок проводов:

Источник

Подключение стеклоочистителя 2 часть и снова вопросы.

В подключении мотор-редуктора есть небольшой прогресс, его удалось завести. Решил это снятием крышки мотор-редутора, нашел «+» и контакты «быстро», «медленно». Но проблема с работой осталась.

Суть проблемы по новому:
1) Мотор не реагирует на подрулевой рычаг. Контакты рычага в норме. На красном проводе рычага «+» стабильно 12в.
2) Пробрасывая напрямую на желтый и синий провода подрулевого — мотор соответственно работает и крутит быстро и медленно, но на положение подрулевого не реагирует. При этом омыватель он исправно включает.

Подрулевой разбирал контакты в норме. При изменении положений на одном из контактов 0,38 в. На остальных подключенных контактах тока нет и при изменении положения рычага — не появляется.
Правильно ли я понимаю — проблема в реле?

3) Завести мотор-редуктор удалось по схеме на фото (подключение контактов пронумеровано сообразно фишке на мотор-редукторе).

Напоминаю схема жгута:

И фото фишки со стороны жгута и мотор-редуктора соответственно:

При подключении использовал несколько схем.

Вот схема которая получилась у меня:

Итог: мотор стеклоочистителя работает только когда на подрулевом накидываю напрямую с «+» красный, на управляющие контакты — желтый и синий. Вместе с тем, рычагом подрулевого исправно включается мотор стеклоомывателя. Щелчков в работе реле не наблюдал (ощущение что оно не работает).

Буду благодарен если подскажете в чем проблема. Может я неправильно подключил, может неисправно реле или рычаг?

Источник

Как подключить мотор стеклоочистителя

Прибор нашёл своё применение не только в легковых автомобилях, но и у всех остальных видов транспортных средств. Даже крупные субмарины, вертолёты и самолёты оснащаются стеклоочистителями, которые выполняют незаменимую роль и при этом обладают очень простым принципом действия. При работе дворников начинается удаление лишней воды, грязи и прочих посторонних объектов на ветровом стекле.

Автомобильные модели обладают несколькими режимами работы: с заданным промежутком времени; постоянный; одинарный. Вспомогательный механизм обеспечивает подачу воды для удаления большого количества пыли или загрязнений с лобового стекла.

Особенности устройства электродвигателя

Базис стеклоочистителей состоит из нескольких отдельных элементов. Среди них следующие:

Независимо от модели и производителя, такие детали незаменимы. Разные вариации объясняются лишь модельными характеристиками. Для примера, в самых последних новинках автомобильной отрасли присутствуют модернизированные варианты с самыми различными функциями.

Некоторые из них располагают функцией подогрева, некоторые работают на автоматической основе, реагируя на любой контакт с водой или грязью на лобовом стекле. В общем, это все существующие детали прибора, поэтому следующий этап изучения его работы заключается в обзоре базовых понятий.

Не секрет, что все очистители стекла представляют собой очень хрупкое и уязвимое приспособление, которое нуждается в усиленном уходе и может сломаться. Такой конструктивный элемент вынужден справляться со всей работой очищения лобового стекла, поэтому при продолжительной эксплуатации замечается такая проблема, как быстрый износ.

Неприятность связана с постоянным контактированием резиновой щётки с поверхностью стекла и большими нагрузками. В результате хорошая модель должна располагать внушительной гибкостью и жёсткостью.

Как проверить моторчик стеклоочистителя? При проверке моторчика стеклоочистителя на исправность достаточно обратить внимание на ряд ключевых тонкостей и предопределяющих факторов. Один из них — погодные условия. Не секрет, что продолжительное воздействие низких температур, жара и дождь не самым лучшим образом сказываются на состоянии и работе деталей.

Провести проверку электродвигателя стеклоочистителя совсем несложно. Если есть какие-нибудь дефекты, на лобовом стекле будут заметны царапины или полосы. А также не исключается появление некорректного шума от работы щёточек. Кроме этого, щёточки могут двигаться очень медленно, не в такт, или очень быстро. В таком случае следует обратить внимание на моторчик.

При осмотре учтите состояние реле или рычага. Если из строя вышел один из важных элементов, это будет сопровождаться движением щёточек в разных направлениях. Если щётки стеклоочистителя начинают слетать в режиме активной работы, придётся применить новый щёткодержатель.

Принцип работы

Современные автомобили и многие другие транспортные средства могут оснащаться двумя стеклоочистителями. Подобное решение располагает двойной конструкцией для переднего стекла.

Она не включает в себя резинки, размещенные на щётке, которые обеспечивают более эффективную и продуктивную работу, а также для заднего стекла (здесь речь идёт об одинарном варианте).

Большинство существующих моделей способны работать в трёх разных режимах:

В основе каждого очистителя стекла находится соответствующий двигатель, который оборудован редуктором, щётками, системой рычагов и автоматизированным механизмом, позволяющим возвращать дворники в исходное положение.

Кроме этого, вместе с устройством функционирует прибор подачи воды на всю область лобового стекла. Если он выходит из строя, автомобилист должен серьёзно задуматься о предстоящем ремонте.

Ремонт мотора стеклоочистителя

Есть несколько факторов и причин, способных вывести столь важный прибор из строя. В большинстве случаев, это происходит при отсутствии контакта между коллекторов и щётками. Если после осмотра моторчика и тотальной чистки контактов проблема не исчезает, скорее всего придётся разобрать его и заменить.

Однако, перед тем как принять такое радикальное действие, следует рассмотреть ещё несколько способов для принятия решительных действий. Если редуктор заел, а рычаги заклинили, скорее всего в системе сработал определенный предохранитель, который называется биметаллическим. В результате, система не сможет справляться со своими обязанностями и доставит водителю дополнительные проблемы.

Правда, если вовремя снять деталь и провести соответствующий ремонт, заменив предохранитель, скорее всего неисправность будет устранена за короткие сроки. При условии, что всё сделано правильно, стеклоочиститель начнёт работать в штатном режиме, как прежде.

Не исключается развитие тех случаев, когда прибор способен работать лишь в конкретном скоростном режиме. Такая проблема носит совершенно другой характер и кроется в неполадках переключателя или резистора. Здесь щёточки вовсе не приходят в нижнее положение, из-за чего появляется необходимость регулировки механизма остановки.

Ситуации, когда при запуске стеклоочистителя слышны странные звуки и шум, тоже не являются редкостью. Если такие феномены никак не связаны с сухостью стекла, возможно речь идёт о какой-нибудь более серьёзной проблеме.

Как уже говорилось выше, конструктивные характеристики мотора дворников крайне просты и понятны. На пальчиках находятся небольшие щёточные рычаги, которые чаще всего издают неприятный звук. Иногда случается такое, что механизм начинает закисать во втулках кронштейна из-за нарушения защиты. В итоге, внутрь попадает грязь и вода.

Если после окончательной проверки устройства любые неисправности так и не обнаружены, но при этом шум по-прежнему не даёт спокойно жить, не исключается необходимость проведения замены моторчика. Теперь следует отключить прибор от электрического питания, а затем приступать к работе по демонтажу.

Устранение неисправностей моторчика

Бывает несколько разных вариантов поломки. Электродвигатель перестал работать, предохранить из биметалла тоже неисправный, при этом целостность плавкой вставки, которая является незаменимой частью цепи питания, по-прежнему сохранена.

В таком случае следует провести полный анализ проводки, качество соединения контактов и локализировать возможные неполадки. Если проблемы с проводкой отсутствуют, скорее всего нужно оценить состояние переключателя дворников. Любые неисправные заточки и мелкие детали нужно снять и заменить. Не исключается риск поломки двигателя, что связано с подгоранием контактов или залипанием щёток.

Здесь вам понадобится выполнить ремонт моторчика, что подразумевает полноценную замену вышедших из строя частей и тщательную очистку от загрязнений. А также необходимо посмотреть на состояние проводов, идущих к мотору и колодкам. На следующем этапе придётся провести полную диагностику предохранителя из биметалла.

Его тщательно очищают от загрязнений, а если это невозможно, заменяют новый. Если ситуация не поменялась, обратите внимание на целостность обмотки якоря моторчика. При отсутствии цепи необходимо заменить якорь или всю конструкцию.

Ещё одна ситуация выглядит совершенно другим образом. В таком случае предохранитель из биметалла может работать, но двигатель даже не запускается. Перед началом каких-нибудь действий следует убедиться в целостности рычагов. Очень часто они выходят из строя из-за деформации или примерзания щёток к поверхности лобового стекла.

По-особому сложным бывает ремонт в тех случаях, где происходит короткое замыкание в якорной цепи. Здесь необходимо определиться с одним из двух решений: заменить якорь или редуктор.

Бывают случаи, что моторчик перестаёт функционировать в режиме прерывистой работы. Чаще всего, проблему объясняют какие-нибудь неполадки с реле или переключателем. Оба варианта подразумевают замену неисправного узла.

Если остановка стеклоочистителей, работающих в прерывистом режиме, по-прежнему не происходит, скорее всего речь идёт о поломке концевого выключателя или реле. В первом варианте пружинная пластинка попросту не дожимается кулачком шестерни редуктора. Чтобы решить проблему, её нужно слегка подогнуть.

Демонтаж устройства

В редких случаях моторчик переднего или заднего стеклоочистителя перестаёт работать по причине какого-нибудь заводского дефекта. Проблема встречается крайне редко, однако, если вы стали её жертвой, ничего не остаётся, как начинать особый ремонт.

Чтобы выполнить процедуру успешно, проведите полный демонтаж. Не секрет, что такой процесс довольно хлопотный и длительный. В особенности, если приходится ремонтировать деталь от старых автомобилей, таких как, «Таврия», «КАМАЗ», «Приора» и так далее. В этом случае придётся использовать несколько отдельных этапов, включая откручивание гаек, выполняющих роль крепежа для рычагов.

В дальнейшем можно приступать к снятию самих рычагов с конусных шлицев привода. Если на этом этапе у вас возникают какие-нибудь трудности, шлицы можно обработать проникающей смазкой. Далее, проводится демонтаж приводов рычага, путём откручивания гаек, а также снятие резиновых прокладок и пластмассовых втулок.

В жгуте колодка проводов отсоединяется и вытягивается при использовании приподнятого края уплотнителя, через специальную прорезь в перегородке моторного отсека. Следующее действие заключается в изъятии стеклоочистителя.

Теперь придётся открутить шайбу со снятого прибора и демонтировать пружинный фиксатор. А также не обойтись без отсоединения тяги. В итоге вам останется провести демонтаж трёх болтов и достать двигатель. После полноценного визуального осмотра, начинайте заменять любые неисправные детали.

Если же это не даёт никаких результатов, единственным выходом из ситуации станет покупка нового моторчика. Если же проблема устранена, сборку системы очистки стёкол необходимо выполнить в обратном порядке.

Особенности замены и схема

Если после тщательной диагностики вам удалось определить неисправность моторчика, задумайтесь о замене вышедшего из строя узла. На этом этапе отсутствуют какие-нибудь особые сложности, поэтому даже неопытный новичок с лёгкостью решит вопрос.

Правда вы должны понимать, что особенности процедуры бывают разными в зависимости от модели того или иного транспортного средства.

Поэтому перед тем как выполнить серию каких-нибудь действий обратите внимание на технические особенности системы, ознакомьтесь с сервисным руководством к авто.

Никак не оставляет в покое меня этот магазинный жгут. Еслиб я знал на какие приключения подписываюсь покупая его.
Но прогресс есть, перебрав 5 схем подключения, выявлены и подключены рабочие контакты.

Задача: соединить мотор-редуктор стеклоочистителя по схеме или схемам.
Использованные схемы:

Еще раз напомню схему жгута:

Что было сделано и придумано:
1) Обе схемы соединения мотор-редуктора и подрулевых с релюшкой абсолютно рабочие.
Или проще говоря идентичные.
2) В целях экономии времени был обжат жгут проводов от мотор-редуктора на имеющиеся 4 провода фишки с подрулевых и в соответствии со схемой добавлено 2 недостающих провода — массы и прямой на 31b релюшки.
3) Но не все так просто. Провода идущие на релюшку на клеммах 15 и 31b оказывается идут с одного контакта 53а подрулевого, и питание на релюшку и соответственно мотор-редуктор не подается в принципе.
Я хорошим словом помянул этого инженера-электрика сделавшего жгут.
4) С клем релюшки был отсоеденен 31b идущий с подрулевого и на него прокинут напрямую провод с мотор-редуктора в соответствии со схемой. На подрулевом с 53ah прокинут провод на 53а.
Вот после этих манипуляций все и заработало!

Итог.
Жгут подрулевых из магазина — не качественный. Провода тонкие, жгут идущий на стеклоочиститель, не рабочий (по отношению к мотор-редукторам новых выпусков). Имеются провода замыкающие неверные контакты, имеются пустые провода («сопли»)! Одна клемма, даже не обозначена на схеме.
Пришлось прозванивать каждый провод и заново изучать схемы.

Моторчик подключен и работает в 3х режимах (быстро, медленно и прерывисто).
Из вновь выявленных проблем, трапеция левого водительского дворника упирается в рычаг засбонки печки. Крепление мотор-редуктора выгибается и не дает правильно работать трапеции.

Но главное электрику я победил, и осталась одна механника.

За подсказки как сделать чтобы трапеция водительского дворника не упиралась в рычаг заслонки буду благодарен!

Требования к стеклоочистителям.

Схема стеклоочистителя имеет несколько типов исполнения. При любой схеме исполнения стеклоочистители должны обеспечить очистку лобового стекла при любом количестве осадков. Привод автомобильных стеклоочистителей, как правило, имеют две скорости. Он должен обеспечить укладку щёток при выключении в крайнее положение, не мешающее обзору водителя.

На современных автомобилях привод стеклоочистителя имеет режим прерывистой работы. Он обеспечивается тепловым или электронным реле, включенным в цепь включения питания привода стеклоочистителя. Такой режим может быть как с постоянным промежутком времени, так и регулируемым.
При прерывистой работе совершается один или два цикла прохода щёток по лобовому стеклу с перерывами 3 — 5 секунд. Кроме того на некоторых автомобилях, например ВАЗ классика, прерывистый режим выполняет функцию малой скорости привода стеклоочистителя.

На некоторых автомобилях импортного производства, место прерывистой работы используется плавная регулировка скорости, которая обеспечивается изменением напряжения на электродвигатель электронным блоком.

Способы подключения стеклоочистителей.

Схему подключения стеклоочистителей можно разделить на два вида, по способу подключения переключателя режимов работы.

При первом способе подключения на электродвигатель привода стеклоочистителя подаётся постоянный плюс, а переключатель режимов соединяет элементы двигателя с минусом. Этот способ широко применяется в иностранных и отечественных автомобилях.

Второй способ полностью противоположен первому, то есть питание на электродвигатель подаётся через переключатель режимов, а минус в этом случае берётся с корпуса привода.

Я предлагаю рассмотреть принцип работы схемы стеклоочистителей автомобиля на примере, где плюс на электродвигатель подаётся через переключатель режимов, так как это более распространённый способ подключения.

На схеме представлено подключение привода стеклоочистителя с электродвигателем от постоянных магнитов и имеющего две скорости работы. Разница оборотов в данной схеме обеспечивается смещением одной из плюсовых щёток относительно физической централи якоря электродвигателя.

Схема стеклоочистителя работа.

Нулевое положение.

Схема состоит из плавкого предохранителя F, трёхпозиционного переключателя SA, электродвигателя с постоянными магнитами М и концевого переключателя SQ. Нулевое положение переключателя SA соответствует выключенному состоянию стеклоочистителя автомобиля. Если переключатель перевести в это положение после рабочего то остановка электродвигателя произойдёт только после размыкания концевого переключателя SQ, которое происходит в момент нахождения щеток стеклоочистителя в крайнем положении.

Замыкание щётки электродвигателя, переключателем SQ, на массу приводит к динамическому торможению и резкой остановке электродвигателя, что препятствует проскакиванию момента отключения и повторной подачи питания на щётки электродвигателя через SQ, что приведёт к безостановочной работе электродвигателя.

Первое положение.

При переводе переключателя SA в первое положение питание от предохранителя F через контакты переключателя, будет поступать к щётке электродвигателя, и привод будет работать на низкой скорости.

Второе положение.

Если включить второе положение, то питание получит дополнительная щётка электродвигателя, смещённая относительно минусовой щётке, что приведёт к изменению магнитного потока якоря и увеличению скорости вращения.

Источник

Тем у кого переделано питание дворников…

Около года назад запитал цепь дворников на прямую через реле, тем самым сократив потери электричества от множества соединений, в которых теряется то самое электричество, вот этот пост www.drive2.ru/l/2609204/
Там я упоминал о том что данная схема не работает с переставленными местами контактами 53 и 53а в цепи дворников, для того что бы в прерывистом режиме работала вторая скорость мотора…

Многие, переделав по данной схеме столкнулись с проблемой, что при выключении дворников, мотор по инерции проходит еще где-то четверть оборота и в нем срабатывает микровыключатель, тем самым запуская снова дворники до безконечности, а если еще поменяны скорости, то все усугубляется…

Взглянув на стандартную схему я пришел к выводу, что при выключении стеклоочистителя, концевик внутри редуктора замыкает соответствующие контакты и тем самым подается масса на обмотку моторчика и он останавливается, ведь внутри постоянные магниты.
Не буду сильно вдаваться в теорию, темболее я сам в ней не силен и до этого додумался лишь минувшей ночью…
Подключая все по приведенной мной выше схеме, используя четырехконтактное реле масса подается теперь на обмотку управления релюшкой и до моторчика она не доходит, дворники останавливаются только по инерции а не принудительно от концевика, как придусмотрено в штатной схеме…

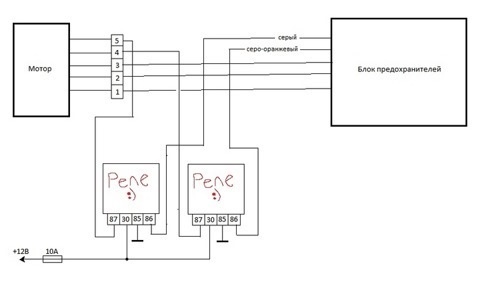

Я нашел выход из этого положения, Нужно использовать 2 пятиконтактных реле!
И так, рисуем схему…

Теперь дворники не включаются по инерции и работают по штатному принципу… Но я поменял местами серый с серо-желтый провода тем самым в прерывистом режиме у меня работает вторая скорость, а первая скорость теперь на подрулевом переключателе на месте бывшей третьей…
В общем смотрим…

Стекло сухое… Даже очень сухое))
Еще поменял мотор на новый, который достался мне совершенно бесплатно, его так же весь разобрал, смазал хорошо графитовой смазкой и отполировал контактные кольца… Зажал якорь в дрель и использовал наждачку 2500

С этим вроде все… В принципе пост создавался ради схемы… Некоторым она стала интересна))
Ну а с торпедой дела продвигаются…
На данный момент она выглядит так

Потом все будет доводится шпатлевкой, думаю ее потребуется много)))
