Датчики положения дроссельной заслонки являются устройствами потенциометрического типа. Их выходной сигнал представляет собой напряжение, пропорциональное перемещению токосъемного контакта, которое, в свою очередь, зависит от положения дроссельной заслонки. Датчик предназначен для преобразования углового положения дроссельной заслонки в напряжение постоянного тока.

Датчик положения дроссельной заслонки BOSCH DKG-1 0 280 122 001 или НРК1-8, устройство, принцип действия.

На двигателе ЗМЗ-409 датчик положения дроссельной заслонки BOSCH DKG-1 0 280 122 001 или НРК1-8 установлен на корпусе узла дроссельной заслонки и механически связан с осью дроссельной заслонки и подключается к электрическому жгуту системы управления через трехконтактный соединитель.

Датчик представляет собой переменный резистор на керамической подложке и состоит из корпуса, печатной платы с резисторами R1, R2, R3, R4 и подвижных контактов установленных на поворотной втулке закрепленной на оси дроссельной заслонки.

Устройство датчика положения дроссельной заслонки.

При изменении положения дроссельной заслонки изменяется величина падения напряжения на переменном сопротивлении. Это напряжение подается в электронный блок управления двигателя, который учитывает его при расчете длительности импульсов управления форсунками и угла опережения зажигания. При выходе из строя датчика блок управления переходит на резервный режим работы, используя данные своей памяти и данные массового расхода топлива.

Основные характеристики датчиков положения дроссельной заслонки BOSCH DKG-1 0 280 122 001 и НРК1-8.

— Напряжение питания на выводах 1-2 : 5,0+0,1 Вольт
— Сопpотивление между выводами 1-2 : 1,8-2,0 кОм
— Степень открытия полностью закрытого дросселя : 0-2%
— Напряжение на выводах 3-2 при закрытом дросселе : 0,25-0,65 Вольт
— Степень открытия полностью открытого дросселя : >90 %
— Напряжение на выводах 3-2 при полном дросселе : 3,90-4,70 Вольт
— Количество полных циклов срабатывания : не менее 1 млн. циклов

Градуировочная характеристика зависимости выходного напряжения датчика от угла поворота имеет линейный характер в диапазоне 0-100 градусов (0,25-4,8 Вольта). Наклон характеристики составляет 48 мВ/градус. Рабочая зона датчика находится в линейной области характеристики 10-90 градусов, что соответствует степени открытия дроссельной заслонки в диапазоне 0-100 % открытия дросселя. Наклон характеристики составляет 39 мВ/%.

Схема подключения и распиновка разъемов датчика положения дроссельной заслонки BOSCH DKG-1 0 280 122 001 и НРК1-8.

Признаки неисправности и проверка датчиков положения дроссельной заслонки BOSCH DKG-1 0 280 122 001 и НРК1-8.

При неисправности датчика двигатель теряет мощность, при разгоне автомобиля чувствуются рывки и провалы, работа на холостом ходу неустойчива. Долгая езда с этой неисправностью, особенно при полностью нажатой педали газа опасна для двигателя, так как вызывает детонацию и перегрев.

Проверка датчиков BOSCH DKG-1 0 280 122 001 и НРК1-8 заключается в измерении их сопротивления. Между выводами 1 и 2 оно должно быть равно 2 кОм, между выводами 2 и 3 в одном крайнем положении — 700-1380 Ом, а в другом крайнем положении — 2600 Ом. Неисправный датчик не ремонтопригоден и подлежит замене.

Более подробно, внешние проявления неисправности датчика положения дроссельной заслонки BOSCH DKG-1 0 280 122 001 и возможные способы их устранения, а также возможные причины неисправности датчика, рассмотрены в отдельном материале.

Источник

Назначение и принцип действия датчика дроссельной заслонки 406.1130000-01

Питание прибора осуществляется постоянным током от компьютера автомобиля равным 5±0.1 В

Устройство датчика дроссельной заслонки (ДПДЗ) 405, 406, 409, 4213, 4216 двигателя

В практике присутствуют два вида датчиков дроссельной заслонки: контактный и бесконтактный.

Электрическая схема подключения контактного ДПДЗ 405, 406, 409 движка модели 406.1130000-01

Внизу на рисунке представлена электрическая схема подключения датчика дроссельной заслонки 405, 406, 409 мотора. На ней указано назначение клемм ДПДЗ и ответных клемм на контроллере.

Разъем датчика дроссельной заслонки 406.1130000-01

Колодка ДПДЗ трехконтактная. Фиксация ее осуществляется рамочной пружиной

Датчик дроссельной заслонки подсоединяется к жгуту проводов с помощью трех контактной вилки. По первому проводу, контакт №1, подается питание от ЭБУ в размере 5В. Второй провод, контакт №2, соединен с общей массой, с корпусом автомобиля. По третьему проводу, контакт №3, ЭБУ получает сведения от ДПДЗ об угле открытия воздушной заслонки.

ДПДЗ состоит из пластмассового корпуса, внутри которого по секторным электропроводным полоскам скользит ползунок. На валу ползунка размещена выемка для совмещения с выемкой вала воздушной шторки. Вал ползунка герметизирован уплотнительным кольцом. При эксплуатации прибор не обслуживается и не настраивается. Когда сломается, то меняется на такой же или аналог.

Бесконтактный ДПДЗ основан на применении явлении Холла. В нем нет обычных контакты. Вместо движущихся контактов используется эллипсоидной формы постоянный магнит, а в кожухе расположен интегральный устройство Холла. Данное устройство фиксирует изменения магнитного поля когда передвигается магнит, и переводит эти данные в сигнал напряжения.

Технические характеристики датчика положения дроссельной заслонки 405, 406, 409, 4213, 4216 двигателя модели 406.1130000-01

Неисправности ДПДЗ

На моторах 405, 406, 409 датчик дроссельной заслонки распологается на оси воздушной заслонки, слева на дроссельном узле.

Крепление прибора производится двумя метизами М5. Лыска на валу устройства совмещается с лыской на валу воздушной шторки.

Место крепления ДПДЗ на моторах УМЗ 4213, 4216

Датчик дроссельной заслонки 4213, 4216 двигателя устанавливается на корпусе дроссельного узла. Он одевается на вал дроссельной заслонки и крепится двумя винтами.

Аналоги датчика дроссельной заслонки 405, 406, 409 мотора марки 406.1130000-01 (НРК1-8)

Каталожный номер ДПДЗ

Проверка датчика положения дроссельной заслонки 405, 406, 409, 4213, 4216 двигателей

Проверка ДПДЗ осуществляется в следующей последовательности:

Если данные тестера сильно разнаться с приведенными выше, значит датчик дроссельной заслонки вышел из строя и его нужно заменить.

Замена датчика дроссельной заслонки (ДПДЗ)

Источник

Нрк1 8 как проверить

Отчет об установке нештатного TPS

Текущее время: 27.12.21 18:20

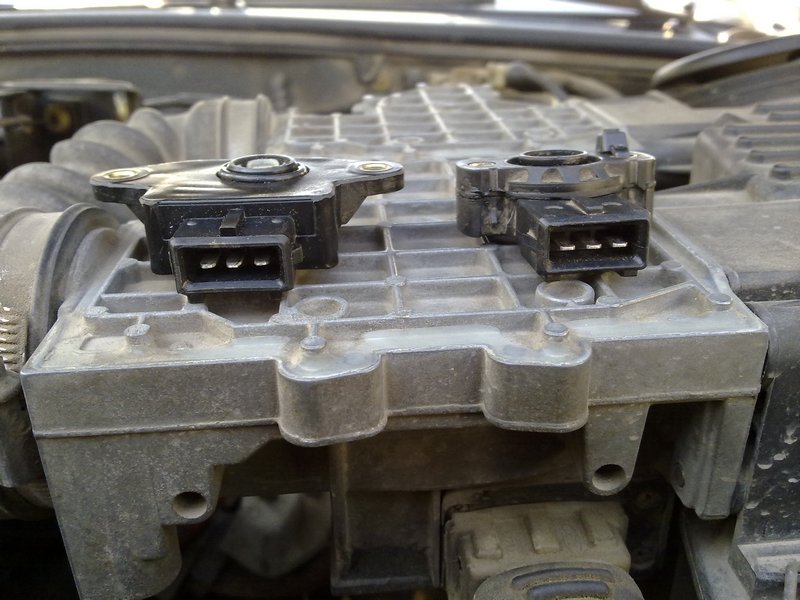

и подскажите, что за разъем под номером 2, вроде как не используется но интересно знать

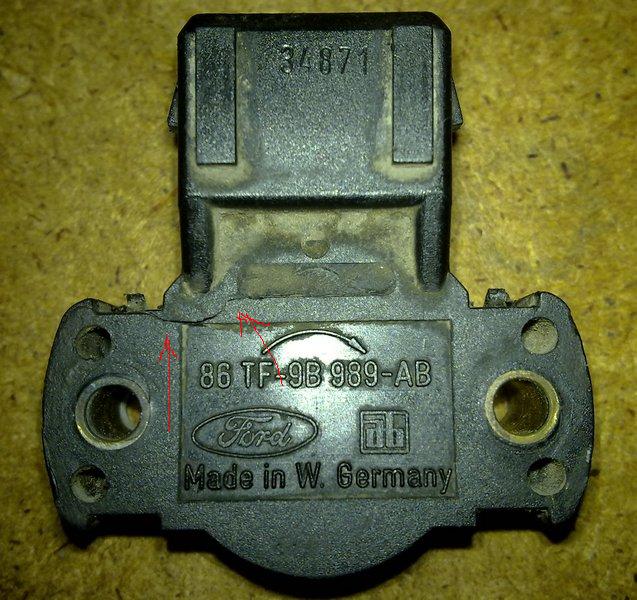

При детальном осмотре было выявлено повреждение корпуса

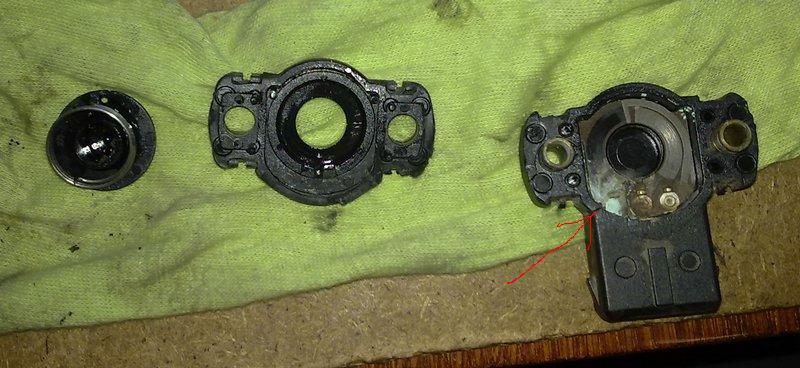

а вот так в разобранном виде, обратите внимание, как все плохо внутри.

на форуме хорошо описано как установить ТПС на 2-х литровые двигатели, а про V-образники ничего. Датчики у нас конструктивно особенные :), а электрически идентичные, в общем оригинала не нашел, потому как на разборках V-образников не онаружилось, да и хотелось поставить новый. В результате поиска был выбран НРК1-8 (цена 7-8$) он же полный аналог Волга-BOSH, который уже ставили на 2-х литровые двигатели, используется на инжекторных двигателях ГАЗ

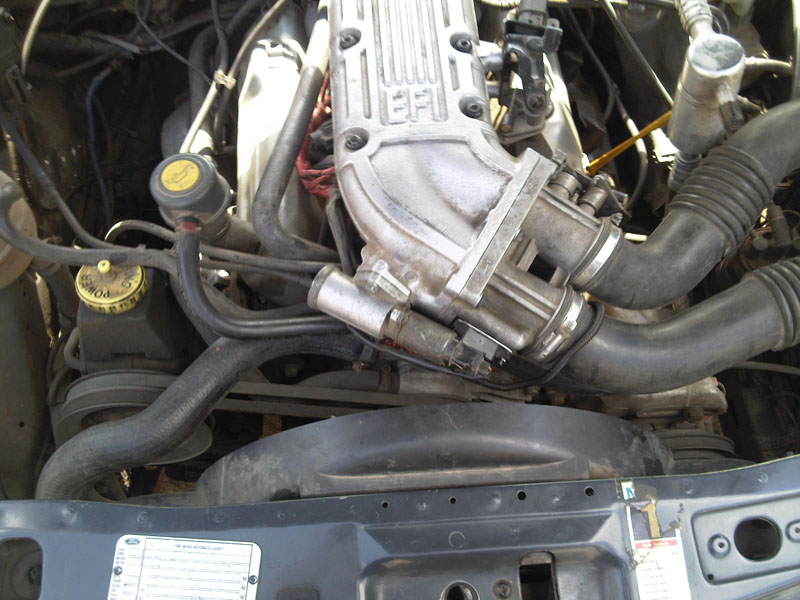

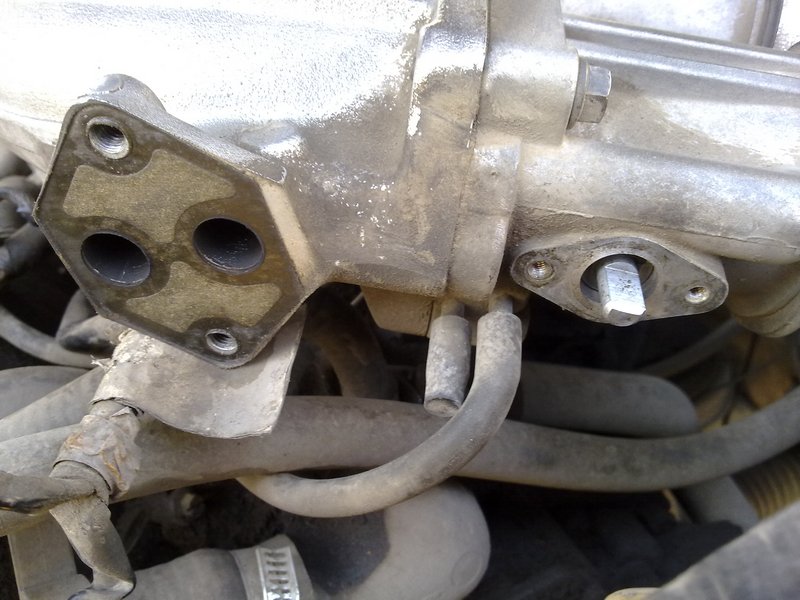

вот общий вид места где он устанавливается, заслонка полностью закрыта

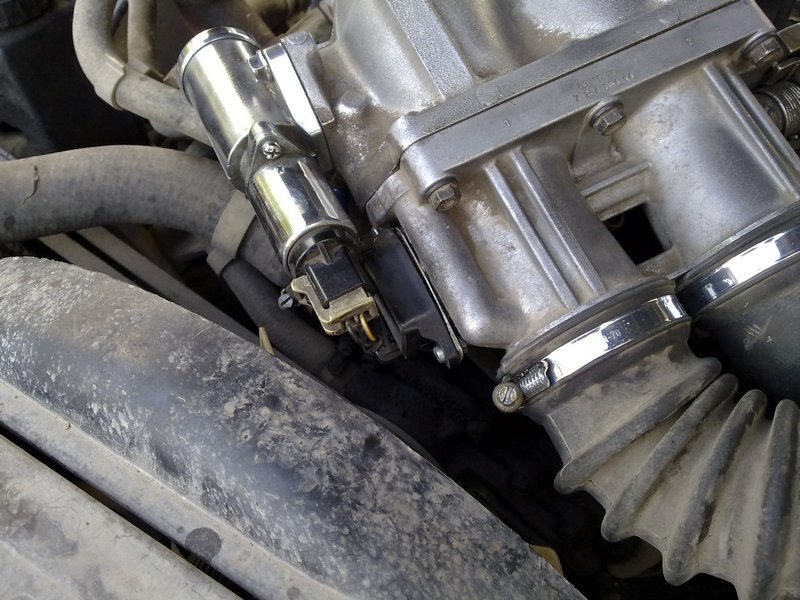

а вот здесь полностью открыта

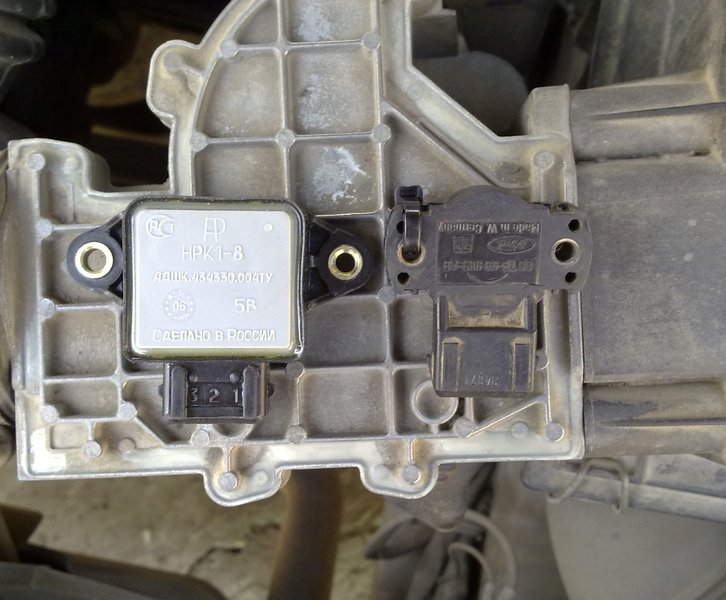

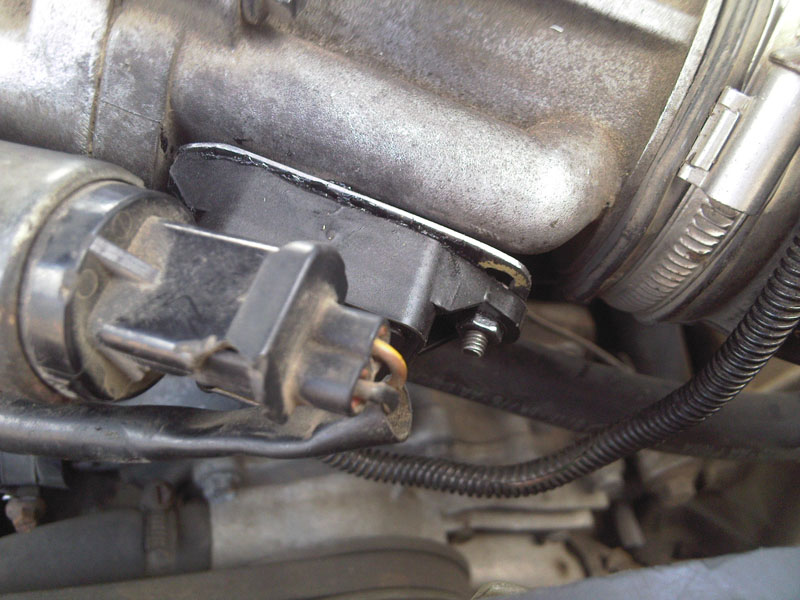

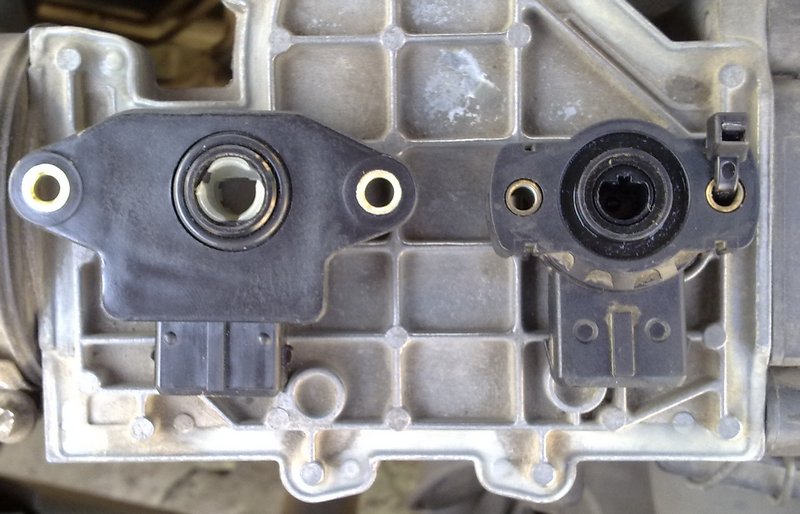

конструктивно родной ТПС меньше, чем устанавливаемый новый, поэтому я использовал жесткую металлическую пластину

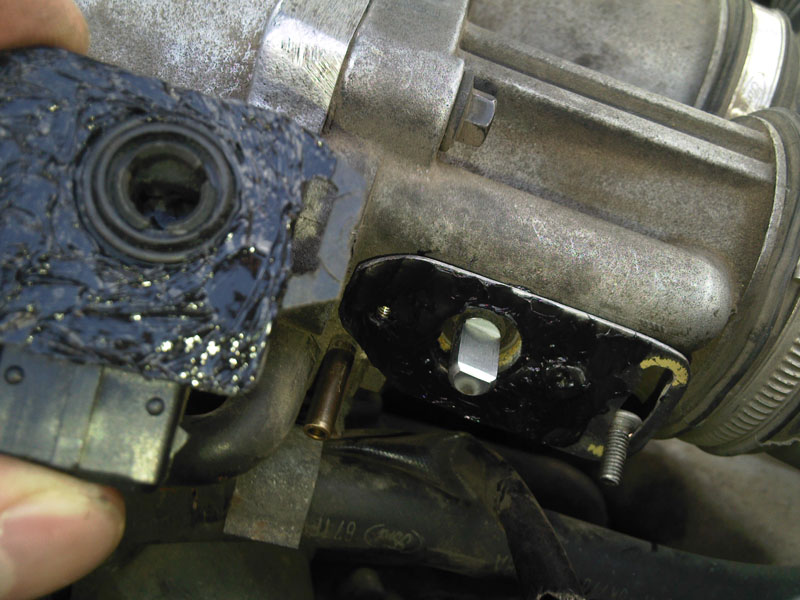

да и обязательно все на герметик 🙂

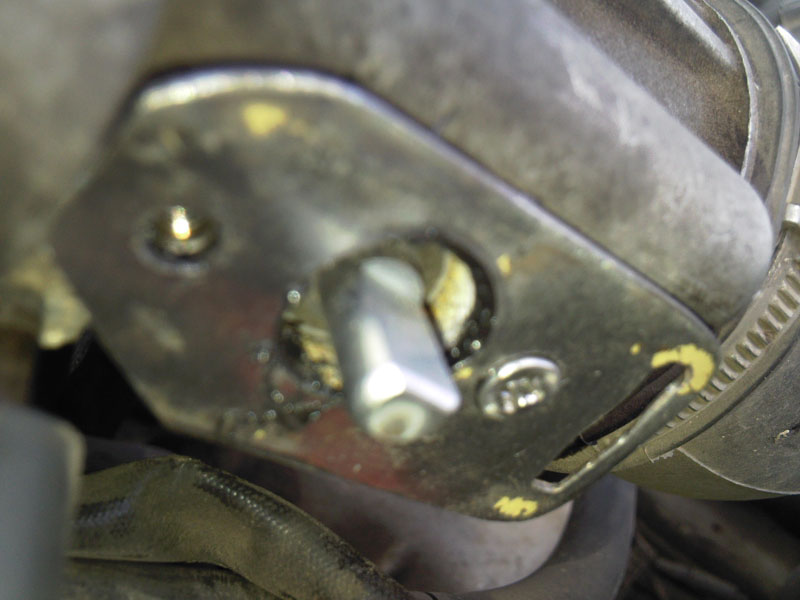

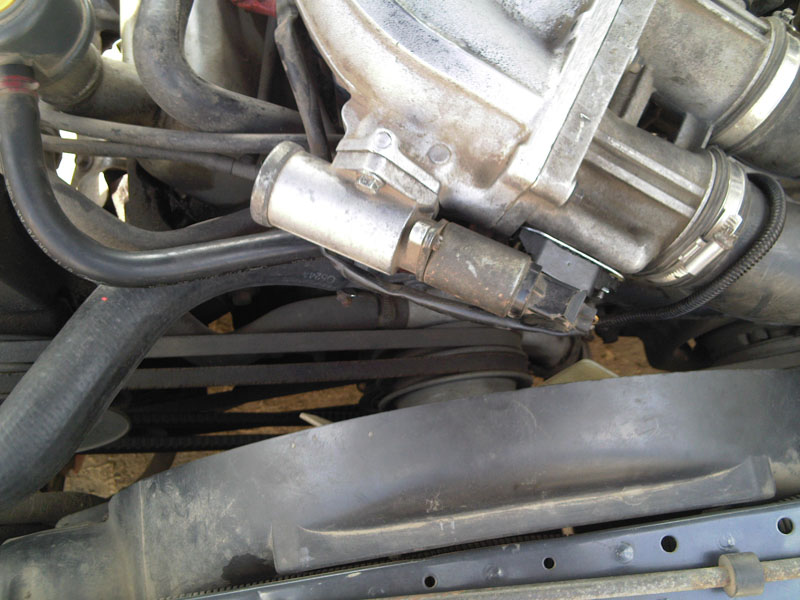

вот так оно теперь выглядит

Creative пишет: фотки нету потому как запарился с этой пластиной и забыл сфоткать, к тому же это был эксперимент 🙂 к счастью удачный
делается все просто

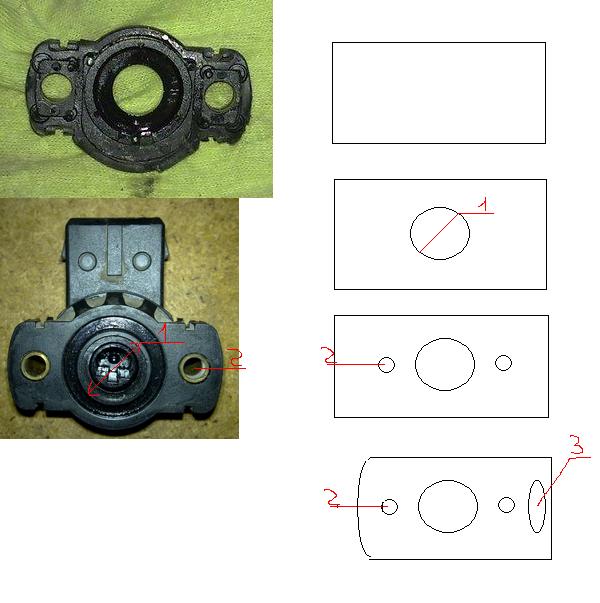

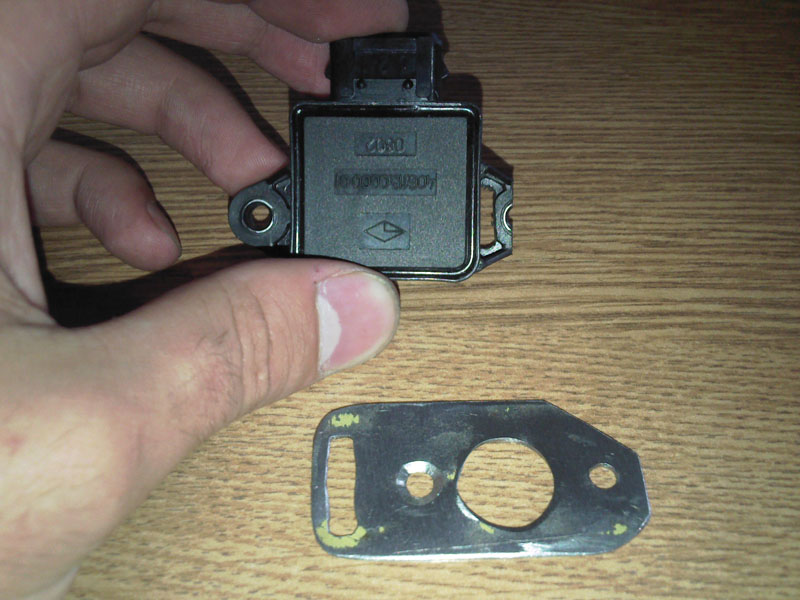

хорошо если имеешь в руках старый датчик, берешь пластину, вырезаешь в центре отверстие 1, на новом датчике оно такое же, нужно чтобы датчик туда плотно входил, когда все получилось делаешь боковые отверстия 2 это для крепления пластины к корпусу др. заслонки
на новом датчике нужно сточить левое крепежное отверстие до половины, иначе не влезет

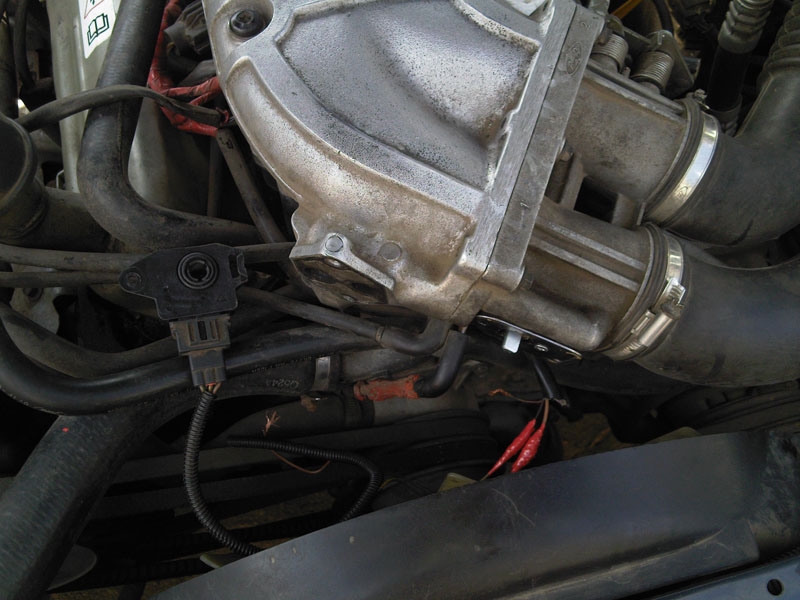

прикручиваешь пластину к корп дрос засл, цепляешь туда новый датчик, потом подключаешь разъем, включаешь зажигание становишься тестером на 3 ногу и корпус если правильно разобрался с разьемом то получишь

0.38-0.6 В
прокручивая датчик выставляешь примерно 0.5В, размечаешь отверстия 3 на пластине для нового датчика это с правой стороны, а с левой я садил на саморез в корп дрос засл
когда просверлишь и поставишь все назад опять выставляешь 0.5В и прикручиваешь, и кстати болт регулирующий положение заслонки должен быть выкручен.

Creative пишет: svmt

посмотри на разъеме слева там подписано 1, 2, 3

0,5В ты угадал, можешь покрутить его и увидишь изменения от 0,4 до 4,7 В где то так
если у тебя сразу почти 5 В поменяй местами 1 и 2 ногу

проверяй точно в какую сторону повышается и понижается напряжение, там есть фотки открытой (4,7В) и закрытой(0,5В) заслонки

Creative пишет: Параметры датчика НРК1-8 (РФ)
Напряжение электропитания (выводы 1—2): 5,0+0,1В
Сопpотивление между выводами 1—2: 1,8. 2,0кОм
Степень открытия полностью закрытого дросселя: 0. 2%
Напряжение (выводы 3—2) при закрытом дросселе: 0,25. 0,65В
Степень открытия полностью открытого дросселя: >90%
Напряжение (выводы 3—2) при полном дросселе: 3,90. 4,70В
Количество полных циклов срабатывания: не менее 1 млн. циклов
Градуировочная характеристика зависимости выходного напряжения датчика от угла поворота имеет линейный характер в диапазоне 0. 100°(0,25. 4,8 В). Наклон характеристики составляет 48 мВ/°.
Рабочая зона датчика находится в линейной области характеристики 10. 90°., что соответствует степени открытия дроссельной заслонки диапазоне 0. 100 % открытия дросселя. Наклон характеристики составляет 39 мВ/%.

Аналоги датчика
Аналогами датчика положения дроссельной заслонки НРК1-8 (АЗР, г. Арзамас) являются:
датчик положения дроссельной заслонки ДПДЗ-01;
датчик положения дроссельной заслонки DKG-1 0280122001 BOSCH.

Никакие внешние резисторы не нужны. Любой внешний резистор может только сузить диапазон.

На неработающем движке ты ничего не узнаешь и ни один датчик не поймаешь.
То что код 73 не уходит при нажатии на газ после одиночного сигнал-теста говорит о том, что от ТПС нет сигнала «изменеие». Меняй ТПС. Понимаю что эта штучка дорогая но без неё никак.

selsovet пишет:

По пробной поездки с выездом метров на 500 ураганит хорошо.

Источник

Нрк1 8 как проверить

Брательник купил датчик положения дроссельной заслонки, но.

на Патре ( выпуск 2006 года ) установлен датчик с маркировкой: 4061130000-0
ему продали: НРК 1-8 АДШК.434330.004 ТУ

Что бы я стал делать?
1. Посмотрел бы на ошибки при заводке (если есть возможность)
2. Залил бы другого бензина, может бодяга попалась.
3. Проверил бы фильтр в баке.
4. Проверил бы свечи + ВВ провода. Катушки едва ли.
5. Попытался бы завестись с нажатой педалью газа (с продувочкой) может перелив идет?

Ну а если все эти шаманства не помогут, тогда бы поехал на сервис, подключил тестер и с мастером бы поглядел на все параметры двигателя при заводке.

Скорее всего это из-за датчика положения дросельной заслонки.
Обороты плавают в 0 не возвращаются, мозг добавляет еще (прогревается попадает в 0 и тогда потом ок).
Замени нах на бошевские

Да мы так и подумали, поэтому и купили датчик ПДЗ.

Само интересное, что в моем Патре ( ’07 года ) и его ( ’06 ) некоторые датчики различаются не только индексом в конце, но кол-вом контактов.

Да мы так и подумали, поэтому и купили датчик ПДЗ.

Само интересное, что в моем Патре ( ’07 года ) и его ( ’06 ) некоторые датчики различаются не только индексом в конце, но кол-вом контактов.

у меня не 06 а 05 🙂 но не суть :).
странно конечно что различаются, но думаю что там по адресу (г. Москва, Открытое шоссе д. 48а т 168-86-25.) можно купить все и по разумно малой цене.

у меня не 06 а 05 🙂 но не суть :).
странно конечно что различаются, но думаю что там по адресу (г. Москва, Открытое шоссе д. 48а т 168-86-25.) можно купить все и по разумно малой цене.

ПРо сервис на Открытом шоссе тож слышал.

Поменяли датчик ПДЗ, вроде все стабилизировалось, бум наблюдать.
