Нутромер индикаторный как измерять

Что такое нутромер

В промышленности используется большое количество измерительных приборов, при помощи которых осуществляется проверка качества и точности изготовления изделия и его работы. Нутромер один них.

Описание инструмента и его назначение

Нутромер сегодня — это инструмент высокой точности, который предназначен определять размер отверстий, пазов и прочих внутренних элементов любого изделия. Он отличается высокой достоверностью, а также удобством использования. С его помощью можно измерять разнообразные детали с небольшой массой. Этот инструмент еще называют штихмас. Слово пришло из немецкого языка. В переводе штихмас — это прибор или инструмент, который измеряет диаметры отверстий.

Конструкцией нутромера, в его классическом понимании, предусмотрено проведение измерения при помощи двух шаровых наконечников. Такой способ называется двухконтактным. Еще существуют трехточечные модели для более точных измерений, имеющие автоматическую центровку. Также механизм снабжается специальным элементом, благодаря которому происходит центрирование линии измерения.

Разновидности инструмента зависят от метода, при помощи которого происходит измерение. Всего имеется два варианта: абсолютный и относительный. На основе этих данных и разделяют виды нутромеров. Основных два — индикаторные и микрометрические устройства.

Для демонстрации измерений может использоваться механический или цифровой элемент. Модели с экраном, как правило, меньше весят и практически не восприимчивы к механическим воздействиям. Также они имеют более широкий диапазон функций. В их памяти могут храниться данные всех измерений в необходимой последовательности.

Индикаторный нутромер и его особенности

Индикаторный нутромер — это устройство, в котором применяется относительная методика замеров. Его сначала надо настроить на конкретное значение, а потом определить насколько реальный показатель отличается от заданного. Индикаторным нутромером можно измерять отверстия от 6 мм. При этом прибор имеет минимальную погрешность в диапазоне 0.015–0.025 мм.

Устройство индикаторного нутромера довольно простое. У него всего две составляющие. Первая представляет собой стержень с измерительными насадками, вторая — это круглая индикаторная головка со шкалой, на которой представлено два вида делений:

Устройство оснащено дополнительными насадками, использование которых позволяет проводить замеры различных деталей в расширенном диапазоне.

Перед тем как пользоваться нутромером индикаторным, нужно подобрать сменный элемент, который будет подходить по длине, и присоединить его к устройству. Затем инструмент вводится под наклоном внутрь измеряемого отверстия. Далее проводятся легкие покачивания, чтобы установить его строго перпендикулярно по отношению к оси отверстия.

После выполнения этих действий стрелка начнет колебаться. Если ее ход направлен влево, то диаметр отверстия больше установленного, если вправо, значит, он меньше. Чтобы произвести расчеты, понадобятся некоторые данные. Например, если при использовании сменной насадки в 10 мм, указатель уйдет на 12 делений вправо, то итоговый размер будет рассчитываться как 10−0.12 = 9.88 мм. При отклонении в другую сторону знак в примере меняется на положительный.

Чтобы все замеры выполнялись правильно, устройство следует удерживать только за специальную ручку. К самой штанге прикасаться нельзя, так как от минимального нагрева металл удлинится на несколько сотых долей. Это даст существенную погрешность и приведет к ошибочным подсчетам.

Как пользоваться микрометрическим нутромером

Для более точной проверки и замеров применяется штихмас микрометрический — что это такое, было рассказано выше. Этот прибор показывает реальные значения размеров. Погрешность при замерах очень мала и составляет всего 0,006 мм. Чтобы понять, как правильно пользоваться нутромером, следует разобраться в его особенностях.

Микрометрический нутромер состоит из следующих элементов:

Нутромер микрометрический не применяется для измерения диаметра цилиндров. С его помощью проводится определение только внутренних размеров. Существует несколько диапазонов, которые он может измерить (в миллиметрах):

По типу конструкции это устройство похоже на микрометр. Он также имеет винт и барабан, жестко соединенные между собой при помощи специального колпачка. Также есть стержень со сферическим наконечником, предохраняющий колпачок и фиксирующий стопор.

Чтобы разобраться, как пользоваться нутромером, необходимо знать правила его установки. Измерительный прибор устанавливается строго в перпендикулярном положении по отношению к оси отверстия. Измерительный стержень одним концом должен опираться на край отверстия, а другой нужно перемещать до упора к противоположной поверхности. Этот принцип установки похож у всех видов нутромеров.

Как настроить нутромер

Настройка нутромера невозможна без понимания его принципа действия. Следует знать, что он идентичен принципу работы микрометра, что позволяет провести сравнение показателей, полученных на двух аппаратах. Если микрометр имеет погрешность в пределах допустимых норм, то нужно произвести в следующем порядке действия для настройки нутромера:

Таким способом можно откалибровать значение устройства и подогнать его под необходимые для работы и точного измерения данные. Это даст возможность производить измерение с точностью до сотой доли миллиметра. Настройка нутромера — это очень важный процесс, который будет влиять на качество работы в дальнейшем. По такому же алгоритму производится и ежегодная поверка аппарата.

Как хранить инструмент после его использования

Правильное хранение и эксплуатация устройства необходимы для обеспечения его работы и надежности использования. Поскольку назначение прибора — проведение точных измерений, необходимо сохранять его целостность и исключать серьезные механические воздействия, которые могут повлиять на калибровку. Несоблюдение этих правил может доставить впоследствии массу неудобств.

Важным этапом при использовании агрегата является проведение поверки. Интервал такого обследования составляет один год. За этот период механизм может потерять свою целостность или силу крепления фиксирующего винта, а точность показаний во многом зависит от этих факторов.

Методика поверки включает ряд необходимых и крайне важных действий. Они должны быть проведены с соблюдением всех норм, а также правильности установки оборудования.

Назначение нутромера — предоставление точных данных о внутреннем диаметре измеряемого изделия. Чтобы эти показатели и дальше соответствовали действительности, важно правильно хранить инструмент. Процедура хранения проводится с соблюдением ряда правил:

Правильное хранение поможет длительное время сохранять настройку инструмента, чтобы проводить работу без высокого уровня погрешности. Также такие меры позволят устройству всегда быть готовым к работе, поскольку исключается пагубное влияние различных факторов.

Сборка и разборка инструмента

Чтобы подготовить нутромер к работе, нужно выполнить определенные действия в таком порядке:

Этот порядок действий при подготовке аппарата к работе является основным, и ему необходимо четко следовать. Разборка производится строго в обратном порядке, чтобы исключить момент нарушения калибровки. Сначала необходимо открутить стержень, чтобы измеритель стал независимым от дальнейших действий, потом снять сам индикатор.

Если не планируется дальнейшее использование устройства, перед его передачей на хранение нужно выполнить следующее:

Такой уход поможет избежать появления коррозии на металлических элементах, исключит возможность образования повреждений, а также полностью сохранит работоспособность и настройку инструмента.

Если появились сомнения относительно целостности или правильности работы устройства, нужно выполнить следующую процедуру:

Такой осмотр поможет исключить неправильную работу и получение погрешностей при измерениях. Неправильные измерения могут привести к фатальным последствиям при производстве деталей для точных механизмов.

Видео по теме

Источник

Как правильно пользоваться нутромером

Содержание

Нутромеры – это простые устройства, которые позволяют делать замеры диаметра изделий или расстояния между двумя поверхностями.

Первые нутромеры появились в 16 – 17 веках и представляли собой циркуль с загнутыми под углом 180° ножками. Устройства были точными для своего времени. Но с активным ростом промышленности требования к измерительным приборам стали расти. Разработка в 18 веке первого двигателя, работающего от пара, стала отправной точкой для появления новых нутромеров. Поскольку нужно было контролировать размер поршней, требовались устройства, точность которых должна была составлять менее 0,1 мм.

Современные приборы стали более точными и удобными в работе. Поэтому сфера их применения значительно расширилась: теперь их используют не только для поршней двигателя, но и в слесарном деле, строительстве, ремонте оборудования, автомобилей и т.д.

Нутромеры не имеют четкого деления на типы. Чаще всего их различают по отсчетному устройству. Прежде чем начать использование, нутромер необходимо настроить. Если не сделать этого, результат измерения будет расходиться с реальным внутренним диаметром изделия.

В этой статье мы подробнее разберем типы инструментов и расскажем, как пользоваться нутромерами.

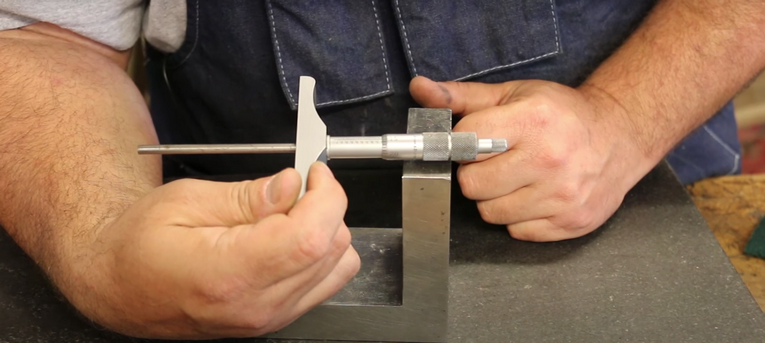

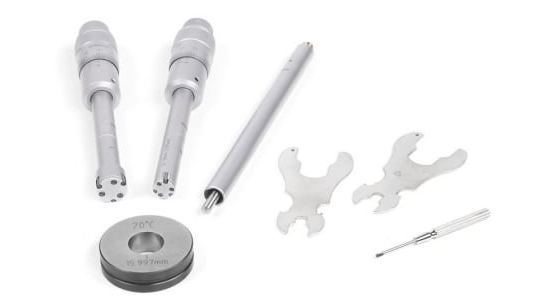

Микрометрический нутромер

Чем отличается и где используется

Инструмент предназначен для определения абсолютного размера изделий. Погрешность измерений составляет 0,01 мм, поэтому его часто применяют на автомобильных производствах и в мастерских.

Головка нутромера состоит из стебля, внутри которого расположен микрометрический винт, барабана с мерной шкалой, установочного колпака и стопора. Дополнительно в наборах к нутромерам идут удлинители, обычно выполненные из твердой стали. Они позволяют работать с любым внутренним диаметром изделий.

Как настроить нутромер

Перед началом измерений устройство выставляют на «0». На некоторых моделях этого делать не нужно, так как они уже выставлены на этот показатель. Как это проверить?

Как проводить измерения

Первое, и самое важное, что необходимо сделать – это померить диаметр измеряемого отверстия. Для этого пользуются линейкой, штангенциркулем или другим измерительным прибором, который находится под рукой. Затем сравнивают длину нутромера и длину заготовки. Например, если нутромер 75 мм длиной, а заготовка 100 мм, то из комплекта берется удлинитель на 25 мм и закручивается.

После этого нутромер устанавливают на проверяемый участок и производят замер. Одной рукой прижимают наконечник нутромера к детали, а другой вращают барабан до контакта с поверхностью.

Чтобы проверить, попал ли нутромер в центр измеряемой детали, находят точку трения. Для этого покачивают устройство из стороны в сторону. Если оно сидит плотно, то установка выполнена правильно.

Когда точки найдены, нутромер фиксируется с боковым винтом, а затем вынимается. Уже после этого приступают к снятию показаний по двум шкалам: 1-я на стебле – 0,5 мм, а 2-я на барабане – 0,01 мм. При этом важно помнить, что все измерения проводятся при температуре 20° С, чтобы избежать высокой погрешности измерений от теплового воздействия.

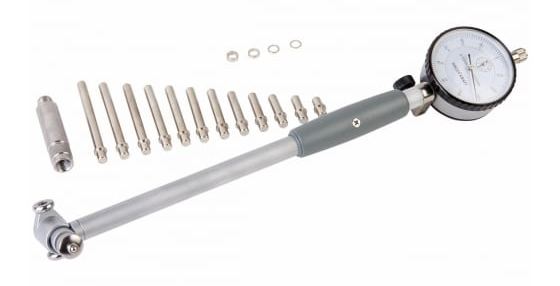

Индикаторный нутромер

Чем отличается и где используется

Инструмент применяется для относительного вычисления диаметра отверстий или размера пазов. Погрешность измерения достигает 0,012 мм. Часто такие нутромеры можно встретить в автомастерских, механических и сборочных цехах.

Состоит устройство из цифровой головки, ручки, сменного стержня и наконечника. Ручка у индикаторного нутромера выполнена из теплонепроводимого материала, благодаря которому удается достичь максимально точных результатов. Все это сделано для того, чтобы тепловое воздействие не оказало влияние на показатели. С помощью стержня и наконечника проводится измерение диаметра отверстий – эти части всегда изготавливаются из закаленной стали.

Как настроить нутромер

Перед началом работы с индикаторным нутромером его необходимо выставить на «0». Делается это с помощью калибровочного кольца. Если такой возможности нет, используют концевую меру.

Как проводить измерения

Измерения должны проводиться так, чтобы стержень нутромера находился под углом 90° по отношению к измеряемой детали. Нужно обратить внимание на отклонение стрелки: если она двигается вправо, то полость заготовки меньше образца, а если влево – больше. После этого снимают показания с двух шкал – с миллиметрами и сотыми миллиметра.

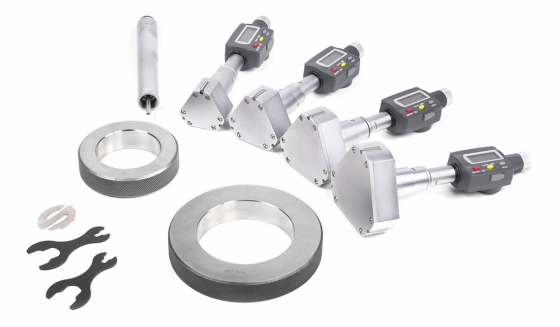

Электронный нутромер

Чем отличается и где используется

Этот прибор – самый точный из перечисленных нутромеров. Предназначен для абсолютных вычислений диаметра отверстий во многих сферах, например, в производственных и лабораторных условиях, в слесарных мастерских.

Состоит из наконечника, который прикреплен к цифровой головке. Он не требует сложной подготовки и особого температурного режима для работы. Результаты измерений появляются на электронном дисплее, а высокая точность позволяет работать даже с небольшими отверстиями без увеличения погрешности.

Как настроить нутромер и провести измерения

Все электронные нутромеры отличаются широтой характеристик и дополнительными функциями, которые облегчают работу с устройством: цифровое отсчетное устройство, кнопка настройки нуля, переключение единиц измерения и т.д. О том, как настраивать и производить измерения конкретным прибором этого типа, каждый производитель пишет в инструкции по эксплуатации.

Если вы разберетесь, как правильно пользоваться нутромером, который нужен вам для работы, то все производимые вами измерения будут точными.

В нашем интернет-магазине вы найдете все перечисленные типы нутромеров. Выбирайте и обязательно делайте заказ!

Источник

Нутромер индикаторный

Нутромер индикаторный (штихмас) – измерительный прибор, позволяющий точно определить диаметр отверстия или выемки. Он широко применяется в тех сферах, где технологические параметры деталей должны соответствовать ГОСТу. Предмет широко применяется в машиностроении, обувной промышленности, при производстве запчастей и при ремонте автомобилей.

Назначение инструмента

Нутромер индикаторный предназначен для измерения диаметра отверстий с высокой степенью точности. Он нужен для проверки точности соответствия отверстия требуемым параметрам. Особенно важно иметь устройство для того, чтобы провести замеры там, куда не достанет штангенциркуль.

Независимо от типа конструкции, назначение инструмента не изменяется, только порядок определения диаметра выемки. Технические требования к производству измерительных приборов с ценой деления 0,001 и 0,002 мм, регламентирует ГОСТ 9244-75. Для инструментов, где единицей шага является 0,01 мм отведено ГОСТ 868-82.

ГОСТ 9244-75 Нутромеры с ценой делений 0,001 и 0,002 мм. Технические условия

ГОСТ 868-82 Нутромеры индикаторные с ценой делений 0,01 мм. Технические условия

В стандартах качества отображаются не только допустимые значения погрешностей, но и требования к твердости материала, из которого изготавливаются части штихмаса. Наконечник должен быть изготовлен из металла плотностью 57 единиц по HRC. Этому требованию соответствует закаленная сталь или твердый сплав.

Устройство нутромера

Устройство индикаторного нутромера предполагает наличие:

Кроме этих основных частей, в штихмасе есть винт для фиксации циферблата, и ручка, чтобы удобно держать прибор во время работы. Благодаря наличию центрирующего мостика происходит автоматическое выравнивание нутромера при его размещении в отверстии.

Циферблат нутромера может быть цифровым или механическим. В последней разновидности на поверхности есть большая и малая шкала. Полный оборот большой соответствует 1 мм, при помощи второй определяют число совершенных кругов.

Чтобы определение диаметра запчасти стало возможным, конструкция индикаторного инструмента предполагает наличие двух видов стержней, сменного и неподвижного. В комплекте поставки есть набор головок разной длины. При покупке необходимо уделить внимание проверке работоспособности всех единиц. После установки подвижного стержня не должно быть люфта.

Принцип работы и характеристики индикаторных нутромеров

Технические характеристики инструмента индикаторного типа определяются несколькими параметрами:

Прибор способен измерять отверстия размером от 6 мм с погрешностью 0,015-0,025 мм. Предел погрешностей увеличивается, если во время работы увеличивается измерительное усилие прибора.

Принцип действия индикаторного нутромера заключается в определении степени отклонения измеряемого отверстия от выставленного размера. Прибор чувствителен к перепадам температуры, поэтому ручка должна состоять из металла с низкой теплопроводностью. При использовании инструмента с низкой ценой деления от нагрева руки значения изменяются.

Виды нутромеров

В технической документации и ГОСТах не прописана единая классификация инструмента. Есть несколько признаков, в соответствии с которыми принято делить индикаторный штихмас:

В зависимости от конструкции, существует несколько видов индикаторного штихмаса:

Нутромер рычажный позволяет провести замеры относительным методом, то есть по степени отклонения от шаблона в большую или меньшую сторону. Это достигается благодаря тому, что стержень подвижный.

Микрометрический нутромер позволяет определить внутренний диаметр отверстия в абсолютных значениях. Индикаторный также определяет степень отклонения от шаблона на шкале в мм. Он измеряет как круглые, так и прямоугольные отверстия.

Чаще других можно встретить контактные поверхности кромочного, плоского типа. Диапазон измерений, промаркированных на шкале, соответствует названию модели (НИ 6-10, НИ 18-50, НИ 50-100). Нутромер индикаторный является относительным средством определения параметра, так как для определения параметра нужен образец, с которым сравнивают паз.

Настройка

Перед началом работы нужна настройка нутромера, которая проводится перед каждым замером. Инструмент проверяют на комплектность, отсутствие повреждений. Измеряющий смотрит, стоит ли стрелка циферблата на, при необходимости подкручивая шкалу.

Первый этап настройки – обнуление параметров прибора. Способ настройки зависит от его типа. На индикаторном штихмасе для этого применяют:

Лучше всего применять калибровочное кольцо, но не у каждого мастера есть такое устройство ввиду высокой стоимости набора. Поэтому используют более простые приспособления.

Для начала нужно определить степень погрешности измерительного прибора, с помощью которого будет производиться калибровка. Для этого им замеряют эталон. Например, берут концевую меру размером 10 мм, измеряют его поперечный размер микрометром 3 раза. При совпадении значений считают устройство точным, инструмент можно использовать для настройки.

Далее выбирают стержень желаемой длины (10 мм, в данном случае), который устанавливают в нутромер, фиксируя ключом, чтобы насадка не перемещалась. Для удобства работы штихмас лучше всего зажать в тисках. Аналогичное значение устанавливают на втором средстве измерения, после чего присоединяют к нутромеру. После этого микрометр начинают раскачивать в разные стороны по вертикальной и горизонтальной оси. Стрелка на часовом циферблате начинает отклоняться от 0.

Определив максимальное значение, на которое происходит колебание, эту точку устанавливают, как начало координат. Устройство готово, можно приступать к замерам.

Технология измерения

Пользоваться нутромером несложно, если изучить изначально базовый принцип его работы. При замере не следует прилагать усилий, только поддерживать в ходе работы. Устройство опускают в полость так, чтобы оно входило с небольшим натягом, не прилагая значительных усилий. Из-за особенностей конструкции оно самостоятельно центрируется.

Часто при помощи устройства проводят замер степени износа цилиндров двигателя. Чтобы определить этот параметр, нужно замерить диаметр на входе, посередине и на выходе. Далее нужно произвести замеры, повернув нутромер на 90°.

Для начала нужно подобрать правильный размер цилиндра, чтобы головка входила в отверстие плотно. Корпус нутромера нужно установить перпендикулярно оси измеряемого отверстия, после чего начинают слегка покачивать нутромер вправо и влево. При отклонении стрелки влево относительно 0 говорят о том, что определяемый размер меньше, чем эталон. Если стрелка отклоняется вправо, то диаметр изделия больше, чем сравнительная мера.

Определить точное количество, на сколько, можно по количеству делений, на которое отклонилась стрелка. Например, если использовалась головка 10 мм в нутромере с ценой деления 0,01 мм, и маленькая стрелка показывает, что она совершила 15 кругов влево, то диаметр отверстия составит 9,85 мм.

Обслуживание и эксплуатация

Чтобы инструмент служил долгие годы и проводил точные измерения, нужно проводить его поверку. Это меры, направленные на подтверждение соответствия установленным требованиям. Поверка проводится при помощи инструментальных средств и технологических приспособлений. Периодичность процедуры определяется нормативными документами предприятия, где используется. Она не может проводиться реже, чем раз в 3 года.

Проводят процедуру специализированные лаборатории, аттестованные для этого. По результатам измерений на изделие наносят наклейку, где стоит дата и отметка о способности проводить измерения с указанием процента погрешности. Использование средства измерения без маркировки не допускается. Если средство измерения не прошло проверку по какому-либо параметру, то оно должно быть направлено на ремонт или списано.

Методика поверки индикаторных нутромеров определяет последовательность действий, которые должны пройти средства измерения. К ним относятся:

Чтобы инструмент мог эксплуатироваться время, установленное как срок службы, нужно правильно его хранить. Это также прописано в ГОСТе. Правилами хранения установлены:

Готовальня для устройства должна быть изготовлена из дерева хвойной породы. При необходимости транспортировки должен применяться поддон, если перемещается маленькая партия, то допускается помещение в плотные полиэтиленовые пакеты.

Нутромер индикаторный – простое средство для измерения диаметра отверстий или расстояния между разными выемками. Если изучить технологию работы, то замеры будут производиться быстро и точно. Чтобы прибор работал установленные сроки, нужно соблюдать меры по его хранению и проводить поверку не реже 1 раза в 3 года.
